MESIN FRAIS

JENIS MESIN FRAIS

1. Pengertian Mesin Frais

Mesin frais adalah salah satu jenis mesin perkakas yang dapat digunakan untuk mengerjakan suatu bentuk benda kerja dengan mempergunakan pisau frais sebagai alat potongnya.

Dilihat dari cara kerjanya, mesin frais termasuk mesin perkakas yang mempunyai gerak utama berputar. Pisau dipasang pada sumbu/arbor mesin yang didukung dengan alat pendukung arbor.Jika arbor mesin diputar oleh motor, maka pisau frais ikut berputar.

Arbor mesin dapat berputar ke kanan atau ke kiri, sedangkan banyaknya putaran diatur sesuai dengan kebutuhan.

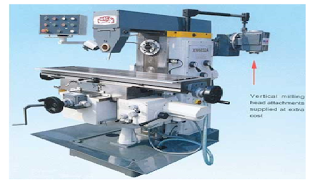

  Gambar 2.1 Mesin frais

B.   Macam-macam Mesin Frais

Macam-macam mesin frais dapat dibedakan menjadi beberapa jenis, diantaranya:

1.    Mesin frais tegak (vertikal)

Mesin frais tegak adalah suatu mesin frais yang arbornya tegak (vertikal) seperti gambar , sedang mejanya dapat bergerak ke arah

a.    memanjang/longitudinal

b.    melintang /cross slide dan naik turun

                                                       Gambar 2.2 Mesin frais tegak

Bagian-bagian mesin frais tegak:

a. Spindel	e. Engkol ke arah memanjang
b.  Kepala	f. Engkol ke arah naik dan turun
c.  Tuas otomatis	g. Alas mesin
d.  Kolom	h. Handel ke arah melintang

2.    Mesin frais mendatar (horizontal)

Mesin frais horisontal, dibedakan lagi menurut fungsinya yaitu:

a.    Mesin frais sederhana (Plain milling machine)

b.    Mesin frais universal (Universal milling machine)

Mesin frais mendatar/horisontal adalah suatu mesin frais yang arbornya mendatar seperti gambar , sedang mejanya dapat bergerak ke arah

a.    memanjang/longitudinal

b.    melintang /cross slide dan naik turun

Gambar 2.3 Mesin frais horisontal (sederhana)

Bagian-bagian mesin frais horizontal diantaranya:

Lengan penahan arbor Tuas otomatis meja memanjang Meja/bed machine Handel penggerak meja memanjang Tuas pengunci meja mesin Tuas pengunci sadel Engkol untuk ke arah naik/ turun	k.  Tuas kecepatan arah otomatis l.  meja melintang    m. Dudukan meja/bede machine n. Body Machine o.  Tiang (colom) p.  Spindel mesin q.  Lengan msin r.  Lengan penahan arbor s.  Tombol ON/OFF
Handel penggerak meja melintang Tuas pengatur feeding Alas bodi

3. Mesin frais universal

Mesin frais universal adalah suatu mesin frais dengan kedudukan arbornya mendatar dan gerakan mejanya dapat kearah memanjang/longitudinal, melintang/ cross slide, naik turun dan dapat diputar membuat sudut tertentu terhadap body mesin. (gambar 2.4)

Gambar 2.4 Mesin frais universal

a.    Lengan	k.    Tuas pengunci meja
b.    Penyokong arbor	l.     Tabung pendukung
c.    Tuas otomatis	m.   Lutut (knee)
d.    Nok pembatas	n.    Tuas pengunci sadel
e.    Meja mesin	o.    Alas meja
f.     Engkol ke arah memanjang	p.  Tuas perubah kecepatan motor listrik
g.    Tuas pengunci	S.    Tuas penunjuk kecepatan putaran
h.    Baut penyetel	T.    Tiang (colom)
i.     Engkol ke arah melintang	U.   Spindel mesin
j.     Engkol untuk ke arah naik turun	V.   Tuas untuk menjalankan spindel

4.        Mesin frais khusus

Dan tipe mesin frais lain yang banyak digunakan di industri berdasarkan fungsi penggunaannya, antara lain:

a.      Mesin frais copy (Copy milling machine)

b.      Mesin frais hobbing

c.      Mesin frais tusuk/stick

d.      Mesin frais gravier

e.      Mesin frais planer

f.       Mesin frais CNC

a.         Mesin frais copy

Merupakan mesin frais yang digunakan untuk mengerjakan bentukan yang rumit. Maka dibuat master / mal yang dipakai sebagai referensi untuk membuat bentukan yang sama. Mesin ini dilengkapi 2 head mesin yang fungsinya sebagai berikut:

●    Head yang pertama berfungsi untuk mengikuti bentukan masternya.

●    Head yang kedua berfungsi memotong benda kerja sesuai bentukan masternya.

Antara head yang pertama dan kedua dihubungkan dengan menggunakan sistem hidrolik. Sitem referensi pada waktu proses pengerjaan adalah sebagai berikut:

a.    Sistem menuju satu arah, yaitu tekanan guide pada head pertama ke arah master adalah 1 arah.

b.    Sistem menuju 1 titik, yaitu tekanan guide tertuju pada satu titik dari master.

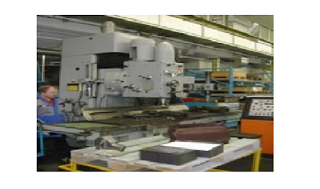

Gambar 2.5 Mesin frais copy

b.         Mesin frais hobbing

Gambar 2.6Mesin frais hobbing

Merupakan mesin frais yang digunakan untuk membuat roda gigi / gear dan sejenisnya (sprocket dll). Alat potong yang digunakan juga spesifik, yaitu membentuk profil roda gigi (evolvente) dengan ukuran yang presisi

c.         Mesin frais tusuk/stick

Mesin frais tusuk/stick biasanya digunakan untuk membuat alur pasak pada lubang yang berpasangan dengan poros, membuat roda gigi dalam dll.

d.         Mesin frais gravier

Merupakan mesin yang digunakan untuk membuat gambar atau tulisan dengan ukuran yang dapat diatur sesuai keinginan dengan skala tertentu.

Gambar 2.7Mesin frais gravier

e.         Mesin frais planer

Merupakan mesin yang biasa digunakan untuk memotong permukaan

  ( face cutting ) dengan benda kerja yang besar dan berat.

Gambar 2.8 Mesin frais planer

f.          Mesin frais CNC

Merupakan mesin yang digunakan untuk mengerjakan benda kerja dengan bentukan-bentukan yang lebih komplek.

Mesin frais CNC merupakan penggangi mesin frais copy dan gravier. Semua control menggunakan sistem electronic yang komplek (rumit). Dibutuhkan operator yang ahli dalam menjalankan mesin ini.Harga mesin CNC ini sangat mahal.

Gambar 2.9 Mesin frais CNC
