MESIN BUBUT STANDAR/BIASA
Mesin bubut standar (Gambar 1.), merupakan salahsatu jenis mesin yang paling banyak digunakan pada bengkel-bengkel pemesinan baik itu di industri manufaktur, lembaga pendidikan kejuruan dan lembaga dikat atau pelatihan. Fungsi mesin bubut standar pada prinsipnya sama dengan mesin bubut lainnya, yaitu untuk: membubut muka/facing, rata lurus/bertingkat, tirus, alur, ulir, bentuk, mengebor, memperbesar lubang, mengkartel, memotong dll. (Gambar. 2).
Gb. 1 Mesin bubut standar
Gb. 2 Fungsi mesin bubut standar
a. Bagian-bagian Utama Mesin Bubut Standar
Untuk dapat digunakan secara maksimal, mesin bubut standar harus memilki bagian-bagian utama yang standar. Bagian-bagian mesin bubut standar diantaranya:
1) Kepala Tetap (Head Stock)
Kepala tetap (head stock), terdapat spindle utama mesin (Gambar 3) yang berfungsi sebagai dudukan beberapa perlengkapan mesin bubut diantaranya: cekam (chuck), kollet, senter tetap, atau pelat pembawa rata (face plate) dan pelat pembawa berekor (driving plate). Alat-alat perlengkapan tersebut dipasang pada spindel mesin berfungsi sebagai pengikat atau penahan benda kerja yang akan dikerjakan pada mesin bubut (Gambar 4).
Gb 3 Spindel utama mesin bubut
Gb. 4 Kepala tetap terpasang cekam (chuck)
pada spindle utama mesin bubut
Didalam konstruksi kepala tetap, terdapat roda pully yang dihubungkan dengan motor penggerak (Gambar 5). Dengan tumpuan poros dan mekanik lainnya, pully dihubungkan dengan poros spindel dan beberapa susunan transmisi mekanik dalam gear box (Gambar 6). Susunan transmisi mekanik dalam gear box tersebut terdapat beberapa komponen diantarnya, roda gigi berikut poros tumpuannya, lengan penggeser posisi roda gigi dan susunan mekanik lainnya yang berfungsi sebagai pengatur kecepatan putaran mesin, kecepatan pemakanan dan arah pemakanan.
pada spindle utama mesin bubut
Didalam konstruksi kepala tetap, terdapat roda pully yang dihubungkan dengan motor penggerak (Gambar 5). Dengan tumpuan poros dan mekanik lainnya, pully dihubungkan dengan poros spindel dan beberapa susunan transmisi mekanik dalam gear box (Gambar 6). Susunan transmisi mekanik dalam gear box tersebut terdapat beberapa komponen diantarnya, roda gigi berikut poros tumpuannya, lengan penggeser posisi roda gigi dan susunan mekanik lainnya yang berfungsi sebagai pengatur kecepatan putaran mesin, kecepatan pemakanan dan arah pemakanan.
Susunan transmisi mekanik didalam gear box, dihubungkan dengan beberapa tuas/handel dibagian sisi luarnya, yang rancangan atau didesainnya dibuat sedemikan rupa agar seorang operator mudah dan praktis untuk menjanggkau dalam rangka menggunakan/mengatur dan merubah tuas/handel tersebut sesuai dengan kebutuhannya.
Gb. 5 Roda pully dan mekanik lainnya
Gb. 6 Gear box pada kepala tetap
Setiap mesin bubut dengan merk atau prabrikan yang berbeda, pada umumnya memiliki posisi dan konstruksi tuas/ handel yang berberbeda pula walaupun pada prinsipnya memiliki fungsi yang sama. Contoh pada jenis mesin bubut standar “Celtic 14”, dapat memperoleh putaran mesin yang berbeda-beda apabila hubungan diantara roda gigi diadalamnya diubah-ubah menggunakan tuas pengatur kecepatan putaran yaitu “A” (kerja tunggal) dan “B” (kerja ganda). Putaran cepat (tinggi) biasanya dilakukan pada kerja tunggal, yaitu diperlukan untuk pembubutan dengan tenaga ringan atau pemakanan kecil
(finising), sedangkan putaran lambat dilakukan pada kerja ganda. yaitu
diperlukan untuk membubut dengan tenaga besar dan sayatan tebal
(pengasaran). Sedangkan tuas “C dan D” berfungsi mengatur kecepatan putaran transportir yang berhubungan dengan kehalusan pembubutan dan jenis ulir yang akan dibuat (dapat dilihat pada pelat tabel pembubutan dan ulir).
2) Kepala Lepas (Tail Stock)
Kepala lepas (tail stock) yang ditunjukkan pada (Gambar 7), digunakan sebagai dudukan senter putar (rotary centre), senter tetap, cekam bor (chuck drill) dan mata bor bertangkai tirus yang pemasanganya dimasukkan pada lubang tirus (sleeve) kepala lepas. Senter putar (rotary centre) atau senter tetap dipasang pada kepala lepas dengan tujuan untuk mendukung ujung benda kerja agar putarannya stabil, sedangkan cekam bor atau mata bor dipasang pada kepala lepas dengan tujuan untuk proses pengeboran.
Untuk dapat melakukan dorongan senter tetap/senter putar pada saat digunakan untuk menahan benda kerja dan mealkukan pengeboran pada kedalaman tertentu sesuai tuntutan pekerjaan, kepala lepas dilengkapai roda putar yang disertai sekala garis ukur (nonius) dengan ketelitian tertentu, yaitu antara 0,01 s.d 0,05 mm (Gambar 8).
Gb. 7 Kepala Lepas dan fungsinya
Gb. 8 Roda Putar pada kepala lepas
Kepala lepas ini dapat digeser sepanjang alas (bed) mesin. tinggi senter kepala lepas sama dengKepala lepas dapat digeser sepanjang alas (bed) mesin. tinggi senter kepala lepas sama dengan tinggi senter kepala tetap.
Kepala lepas ini terdiri dari dua bagian yaitu alas dan badan, yang diikat
dengan 2 baut pengikat yang dapat digeser untuk keperluan kedua senter sepusat, atau tidak sepusat yaitu pada waktu membubut tirusan tinggi senter kepala tetap. Kepala lepas ini terdiri dari dua bagian yaitu alas dan badan, yang diikat dengan 2 baut pengikat yang dapat digeser untuk keperluan kedua senter sepusat, atau tidak sepusat yaitu pada waktu membubut tirus
3) Alas/Meja Mesin (Bed machine)
Alas/meja mesin bubut (Gambar 9), digunakan sebagai tempat kedudukan kepala lepas, eretan, penyangga diam (steady rest) dan merupakan tumpuan gaya pemakanan pada waktu pembubutan. Bentuk alas/meja mesin bubut bermacam-macam, ada yang datar dan ada yang salah satu atau kedua sisinya mempunyai ketinggian tertentu. Selain itu, alat/meja mesin bubut memilki permukaannya yang sangat halus, rata dan kedataran serta kesejajaranya dengan ketelitian sangat tinggi, sehingga gerakan kepala lepas dan eretan memanjang diatasnya pada saat melakukan penyayatan dapat berjalan lancar dan stabil sehingga dapat menghasilkan pembubutan yang presisi. Apabila alas ini sudah aus atau rusak, akan mengakibatkan hasil pembubutan yang tidak baik atau sulit mendapatkan hasil pembubutan yang sejajar.
Gb. 9 Alas/bed mesin
4) Eretan (carriage)
Eretan (carriage), terdiri dari tiga bagian/elemen diantaranya, Petama: Eretan memanjang (longitudinal carriage) terlihat pada (Gambar 10), berfungsi untuk melakukan gerakan pemakanan arah memanjang mendekati atau menajaui spindle mesin, secara manual atau otomatis sepanjang meja/alas mesin dan sekaligus sebagai dudukan eretan melintang. Kedua: Eretan melintang (cross carriage) terlihat pada (Gambar 1.9b), befungsi untuk melakukan gerakan pemakanan arah melintang mendekati atau menjaui sumbu senter, secara manual/otomatis dan sekaligus sebagai dudukan eretan atas. Ketiga: Eretan atas (top carriage) terlihat pada (Gambar 1.9c), berfungsi untuk melakukan pemakanan secara manual kearah sudut yang dikehendaki sesuai penyetelannya.
Bila dilihat dari konstruksinya, eretan melintang bertumpu pada ertan memanjang dan eretan atas bertumpu pada eretan melintang. Dengan demikian apabila eretan memanjang digerakkan, maka eretan melintang dan eretan atas juga ikut bergerak/bergesar.

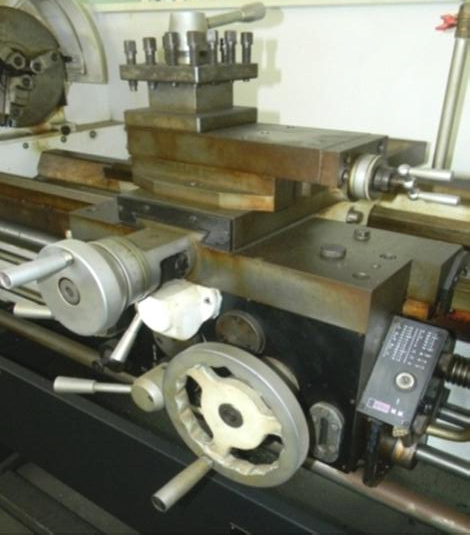

Gb. 10 Eretan (carriage) memanjang, melintang dan atas
Pada eretan memanjang dan melintang, dalam memberikan pemakanan dan mengatur kecepatan pemakanan dapat diatur menggunakan skala garis ukur
(nonius) yang memiliki ketelitian tertentu yang terdapat pada roda pemutarnya
(Gambar 11). Pada umumnya untuk eretan memanjang memilki ketelitian skala garis ukurnya lebih kasar bila dibandingkan dengan ketelitian skala garis ukur pada eretan melintang, yaitu antara 0,1 s.d 0,5 mm dan untuk eretan melintang antara 0,01 s.d 0,05 mm. Skala garis ukur (noniuos) ini diperlukan untuk dapat mencapai ukuran suatu produk dengan toleransi dan suaian yang terdapat pada gambar kerja.
Gb. 11 Nonius pada roda pemutar eretan
memanjang dan melintang
memanjang dan melintang
Gerakan secara otomatis eretan memanjang dan eretan melintang, karena adanya poros pembawa dan poros transportir yang dihubungkan secara mekanik dari gear box pada kepala tetap menuju gear box mekanik pada eretan. Pada gear box mekanik eretan, dihubungkan melalui transmisi dengan beberapa tuas/handel dan roda pemutar yang masing memilki fungsi yang berbeda.
5) Poros Transportir dan Poros Pembawa
Poros transportir adalah sebuah poros berulir berbentuk segi empat atau trapesium dengan jenis ulir whitehworth (inchi) atau metrik (mm), berfungsi untuk membawa eretan pada waktu pembubutan secara otomatis, misalnya pembubutan arah memanjang/melintang dan ulir. Poros transporter untuk mesin bubut standar pada umumnya kisar ulir transportirnya antara dari 6 ÷ 8 mm.

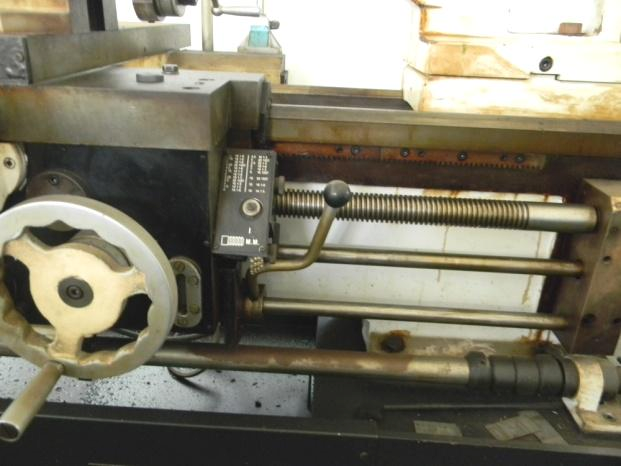

Poros pembawa adalah poros yang selalu berputar untuk membawa atau mendukung jalannya eretan dalam proses pemakanan secara otomatis. Poros transportir dan poros pembawa dapat dilihat pada (Gambar 12)
Gb. 12 Poros transporter dan
proros pembawa eretan
proros pembawa eretan
6) Tuas/Handel
Tuas/ handel pada setiap mesin bubut dengan merk atau pabrikan yang berbeda, pada umumnya memiliki posisi/letak dan cara penggunaannya. Maka
dari itu, didalam mengatur tuas/handel pada setiap melakukan proses pembubatan harus berpedoman pada tabel-tabel petunjuk pengaturan yang terdapat pada mesin bubut tersebut (Gambar 13)
